Pompe centrifughe svolgono un ruolo vitale in una varietà di applicazioni industriali come strumenti di trasferimento dei fluidi affidabili ed efficienti. Poiché le industrie si sforzano di migliorare l’efficienza e le prestazioni energetiche, la scelta della tecnologia dei motori diventa fondamentale. Negli ultimi anni, motori sincroni a magneti permanenti (PMSM) sono emersi come una soluzione innovativa per l'alimentazione delle pompe centrifughe.

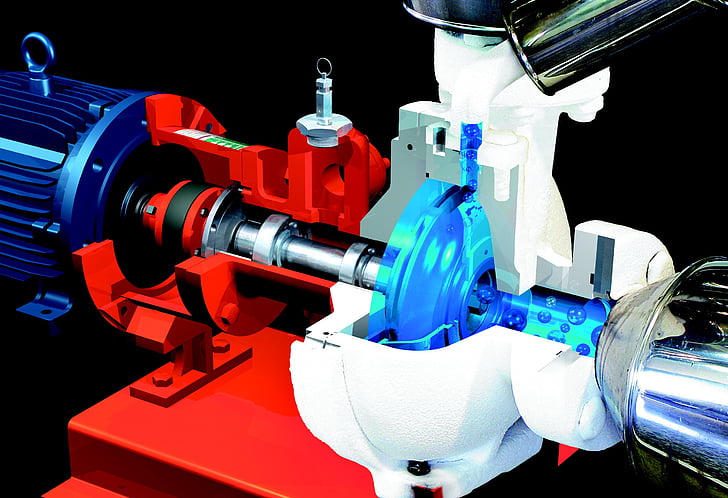

Una pompa centrifuga è un dispositivo meccanico che sfrutta il principio della forza centrifuga per trasferire il fluido da un punto a un altro. In generale, si applicano nei settori che si occupano della lavorazione di petrolio e gas, del trattamento delle acque, della lavorazione chimica e dei sistemi HVAC. Le pompe centrifughe contengono una serie di componenti chiave che sono parte integrante del funzionamento della pompa. Probabilmente il componente più critico della pompa centrifuga è la girante. Questa è costituita da una serie di pale curve o pale montate su un albero rotante. La forza centrifuga dalla rotazione della girante serve a inviare il fluido radialmente verso l'esterno e verso l'alto verso l'alloggiamento. Si parla molto della girante nella progettazione e nella configurazione in merito a efficienza e prestazioni.
L'involucro è l'elemento stazionario in cui è installata la girante. Il ruolo principale di questo elemento è quello di raccogliere il liquido che esce dalla girante e di trasformarne l'energia cinetica in energia di pressione con il minor urto possibile. Il guscio, infatti, la sua forma a spirale, riduce la turbolenza e contribuisce a rendere più fluido il flusso.
Il fluido entra inizialmente nella pompa centrifuga tramite l'ingresso di aspirazione, dove inizializza l'azione di pompaggio. Quindi passa attraverso una girante, dove energia e velocità vengono trasferite al fluido. Passerà quindi nella cassa, dove la velocità del fluido verrà ridotta e aumentata in pressione. Infine, il fluido uscirà dalla pompa tramite la porta di scarico e continuerà a fluire verso la destinazione prevista.
Le guarnizioni vengono applicate per il funzionamento efficiente delle pompe centrifughe. Le guarnizioni dell'albero evitano perdite di fluido lungo un albero rotante; ciò significa che fanno funzionare la pompa in modo efficiente senza contaminazione o danni. Le guarnizioni più ampiamente utilizzate in una pompa centrifuga sono le guarnizioni meccaniche e le guarnizioni a premistoppa.
Le pompe centrifughe possono essere di diversi tipi a seconda del design e dell'applicazione. Le pompe monostadio contengono una singola girante, mentre le pompe multistadio contengono un certo numero di giranti in serie. Esempi di applicazione sono i sistemi di circolazione dell'acqua in cui ciò è richiesto a basse pressioni, poiché è possibile ottenere grandi valori di pressione da più stadi, o in qualsiasi tipo di applicazione di pompa di alimentazione della caldaia.
Utilizzo di PMSM in applicazioni con pompe centrifughe
Conoscendo la struttura generale e i principi di funzionamento delle pompe centrifughe, è anche fondamentale sapere che l'uso di motori sincroni a magneti permanenti nelle applicazioni di pompe centrifughe ha davvero cambiato l'efficienza e l'affidabilità del sistema di trasferimento dei fluidi in tutti i settori. I motori sincroni a magneti permanenti sono diventati la prima scelta per azionare le pompe centrifughe grazie al controllo sofisticato e all'elevata efficienza energetica nei settori del trattamento delle acque, del petrolio e del gas e minerario.
Sistemi di trattamento e approvvigionamento idrico
Nei processi di trattamento e fornitura idrica, questi motori sincroni a magneti permanenti sono molto importanti per garantire una distribuzione tempestiva ed efficace dell'acqua trattata alle comunità e alle città. I motori sincroni a magneti permanenti fanno parte dei sistemi di pompaggio centrifugo che trasferiscono grandi volumi di acqua trattata all'interno della stazione di pompaggio o degli impianti di trattamento delle acque. I motori sincroni a magneti permanenti hanno capacità di controllo appropriate per questi sistemi per funzionare entro richieste di portate e pressioni variabili. Questi sistemi, quando installati in impianti di trattamento delle acque, forniscono enormi quantità di risparmio energetico e, di conseguenza, riducono i costi operativi per fornire una fornitura continua e affidabile di acqua al consumatore.
Sistemi di pompaggio per l'industria petrolifera e del gas
Le pompe centrifughe azionate da motori sincroni a magneti permanenti hanno applicazioni molto importanti nei settori del petrolio e del gas per un'ampia gamma di applicazioni di trasferimento di fluidi. Le applicazioni di queste si trovano in stazioni di pompaggio, oleodotti o persino piattaforme onshore/offshore poiché il motore sincrono a magneti permanenti fornisce una coppia elevata e un buon controllo della velocità per le difficili richieste provenienti da petrolio greggio, gas naturale e altri fluidi. In altre parole, poiché questi motori sincroni a magneti permanenti sono robusti e affidabili, tali pompe centrifughe possono essere operativamente efficienti anche in condizioni ambientali o operative difficili, aumentando così la produttività e la sicurezza complessive in un impianto operativo. Inoltre, l'efficienza energetica tramite motori sincroni a magneti permanenti utilizza un consumo di energia inferiore secondo le crescenti preoccupazioni che la sostenibilità impone a un settore di prendere seriamente in considerazione.
Estrazione e lavorazione dei minerali
Le pompe centrifughe azionate da motori sincroni a magneti permanenti sono valide nell'estrazione mineraria e nella lavorazione dei minerali. Le applicazioni delle operazioni minerarie includono la disidratazione, il trasporto di fanghi e l'approvvigionamento idrico. I motori sincroni a magneti permanenti sono estremamente efficienti; pertanto, possono garantire un funzionamento conveniente e affidabile anche in siti minerari remoti. La pompa azionata da motore sincrono a magneti permanenti ha una capacità di controllo di precisione per adattarsi a diverse densità e portate di fanghi, offrendo quindi prestazioni e consumo energetico ottimali. I motori sincroni a magneti permanenti sono stati applicati nell'estrazione mineraria e nella lavorazione dei minerali per l'efficienza nelle operazioni e nella gestione delle risorse. Le applicazioni dei PMSM nelle pompe centrifughe sono così enormi in tutti i settori grazie ai vantaggi unici di efficienza energetica, precisione nel controllo e affidabilità nel funzionamento. L'integrazione dei motori sincroni a magneti permanenti cambia il punto di riferimento per il trasporto di fluidi rispetto all'estensione delle prestazioni e alla sostenibilità.
Considerazioni chiave per l'implementazione del PMSM
Di seguito sono riportati alcuni dei fattori chiave che devono essere tenuti a mente durante l'implementazione di un PMSM in un sistema di pompa centrifuga. Questi sono alcuni di quei fattori chiave che diventano piuttosto vitali per ottenere le migliori prestazioni dei PMSM nei sistemi di pompa centrifuga. Vi guideremo attraverso una serie di quelle potenziali sfide che potrebbero presentarsi in un processo di implementazione, con soluzioni per superarle.
Selezione del motore
Il corretto dimensionamento del motore è importante per garantire prestazioni efficienti dei motori sincroni a magneti permanenti nei sistemi di pompe centrifughe.
In particolare, i motori devono essere dimensionati in modo ottimale per fornire il grado richiesto di coppia, velocità e potenza per una data applicazione. Motori sottodimensionati si tradurranno in inefficienza, surriscaldamento e, in ultima analisi, guasti precoci, mentre motori sovradimensionati riducono l'efficienza energetica con costi più elevati. La determinazione della dimensione corretta del motore dipende dalla portata della pompa, dalla pressione di mandata e dall'attrito del sistema. Ciò è meglio realizzabile con il produttore del motore o un ingegnere per garantire che sia disponibile il motore di dimensioni appropriate per l'applicazione. Metodi di controllo I motori sincroni a magnete permanente hanno metodi di controllo sofisticati; è possibile regolare finemente la velocità e la coppia del motore per offrire un funzionamento superiore nelle pompe centrifughe.
Metodi di controllo
La scelta del metodo di controllo dipende dall'applicazione, vale a dire se le applicazioni sono applicazioni a velocità costante o variabile. Le forme standard di metodi di controllo includono il controllo scalare e il controllo vettoriale. Mentre il controllo scalare è semplice ed economico da implementare per applicazioni a basse prestazioni, il controllo vettoriale offre un controllo più sofisticato; quindi, si adatta meglio alle applicazioni ad alte prestazioni. La selezione del metodo di controllo appropriato dipenderà anche dall'ambiente operativo, dall'alimentazione disponibile e dalla complessità del sistema, tra le altre considerazioni di progettazione.
Precauzioni per l'installazione
L'affidabilità e l'efficienza dei sistemi di pompe centrifughe dipendono dall'installazione appropriata dei motori sincroni a magnete permanente. I motori devono essere posizionati in base al raffreddamento e devono essere allineati. Il posizionamento dei motori deve essere ottimizzato in base a un buon accesso, manutenibilità e sicurezza. Un corretto allineamento riduce le vibrazioni e previene guasti prematuri dei cuscinetti. A seconda dell'ambiente di funzionamento e delle condizioni di temperatura con cui un motore dovrà fare i conti, si osserva un raffreddamento appropriato tramite raffreddamento ad aria o a liquido. L'installazione deve essere eseguita tenendo in considerazione le raccomandazioni del produttore e secondo le migliori pratiche, tenendo presente i possibili problemi che si presentano in relazione a rumore elettrico, vibrazioni o riduzione dell'efficienza.
Potenziali sfide e soluzioni
Un motore sincrono a magneti permanenti installato su un sistema di pompa centrifuga presenta alcuni svantaggi che devono essere superati per ottenere le massime prestazioni.
Il primo inconveniente è la suscettibilità al rumore elettrico dovuto all'elevata frequenza di commutazione, che potrebbe provocare interferenze con altre apparecchiature elettriche del sistema.
Le corrette tecniche di messa a terra e schermatura riducono il rumore elettrico e prevengono le interferenze.
Un altro problema è il surriscaldamento del motore; questo può essere dovuto a un raffreddamento insufficiente o a un dimensionamento non corretto del motore. Un raffreddamento sufficiente e un dimensionamento corretto del motore possono evitare il surriscaldamento e prolungarne la durata. In conclusione, le caratteristiche di controllo avanzate dei motori sincroni a magneti permanenti, l'elevata efficienza energetica e il funzionamento affidabile li rendono la prima scelta per azionare le pompe centrifughe. I motori sincroni a magneti permanenti nelle pompe centrifughe svolgeranno un ruolo importante nel fornire un sistema di trasporto efficiente dal punto di vista energetico, affidabile e sostenibile. Inoltre, il ruolo importante che potrebbe svolgere nelle pompe centrifughe riguarda principalmente lo sviluppo di sistemi di consegna globali innovativi perché le industrie oggi considerano di spostarsi verso pratiche di sostenibilità ed efficienza energetica.
